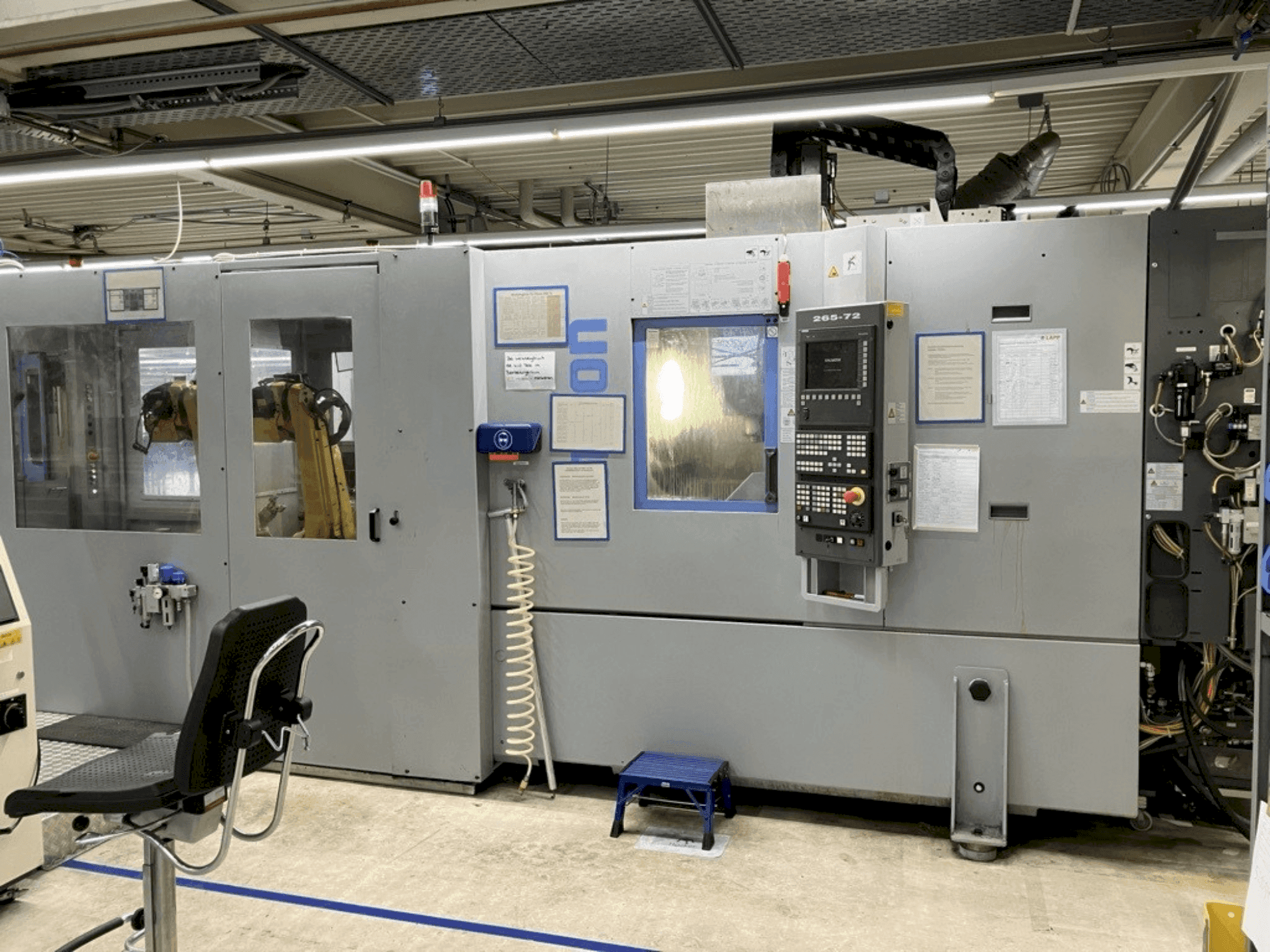

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Переваги машини

Технічні переваги машини

• Керовані осі: 6 осей
• Дотягнутися: 704 мм
• Прискорення / уповільнення: від 0 до 12000 хв-1 за 0,6 секунди
• Затискна поверхня: 820 x 440 мм²
• Свердління в st 60: Ø 16 мм
• Врізка: m 16
• Продуктивність фрезерування в st 60: 80 см³/хв
• Прискорення: вісь x та y 0. 7 g, вісь z 1. 0 g

Додаткова інформація

Рух Діапазон і швидкість переміщення осей: J1: 340°/360° (опція) при 350°/с J2: 200° при 350°/с J3: 388° при 400°/с J4: 380° при 450°/с J5: 240° при 450°/с J6: 720° при 720°/с Допустимий момент навантаження: J4 і J5: 11,9 Нм J6: 6,7 Нм Повторюваність: +/- 0,02 мм Максимальна швидкість J1: 195°/с J2: 175°/с J3: 180°/с J4 і J5: 400°/с J6: 600°/с Допустимий момент навантаження J4 і J5: 7,7 Нм J6: 9,8 Нм Інструменти Автоматична зміна інструменту: Кишені для інструментів: 24 Час зміни інструменту: прибл. 0,9 с Час переходу від стружки до стружки: прибл. 2,4 с Заготовки подаються через автоматизовану систему подачі і послідовно завантажуються в обробні центри Chiron двома промисловими роботами Fanuc. Після завершення процесу обробки заготовки знову виймаються. Потім роботи передають компоненти на систему переміщення, яка транспортує їх до наступної системи очищення. Інтегрована мийна лінія забезпечує надійне очищення компонентів відповідно до визначених специфікацій чистоти. Після завершення процесу миття два синхронно працюючих робота Fanuc забирають очищені деталі в задню частину системи. Залежно від специфікацій процесу, вони або автоматично укладаються на палети, або піддаються подальшій обробці, наприклад, клепанню. Вся система працює повністю автоматично.
